Sterowanie inteligentną wtyczką WiFi z Lan Kontrolera¶

Wymagane¶

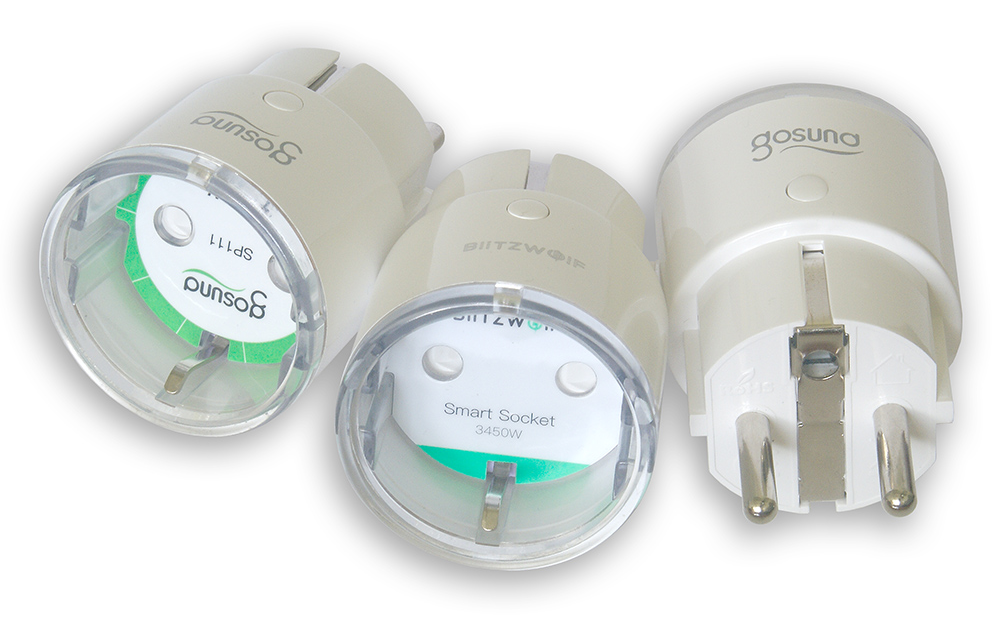

1. Inteligentna wtyczka (oparta na ESP8266, wykorzystująca oprogramowanie Tuya, np. Gosund SP111) z załadowanym oprogramowaniem Tasmota.
2. Lan Kontroler v3.5+.

Instrukcja¶

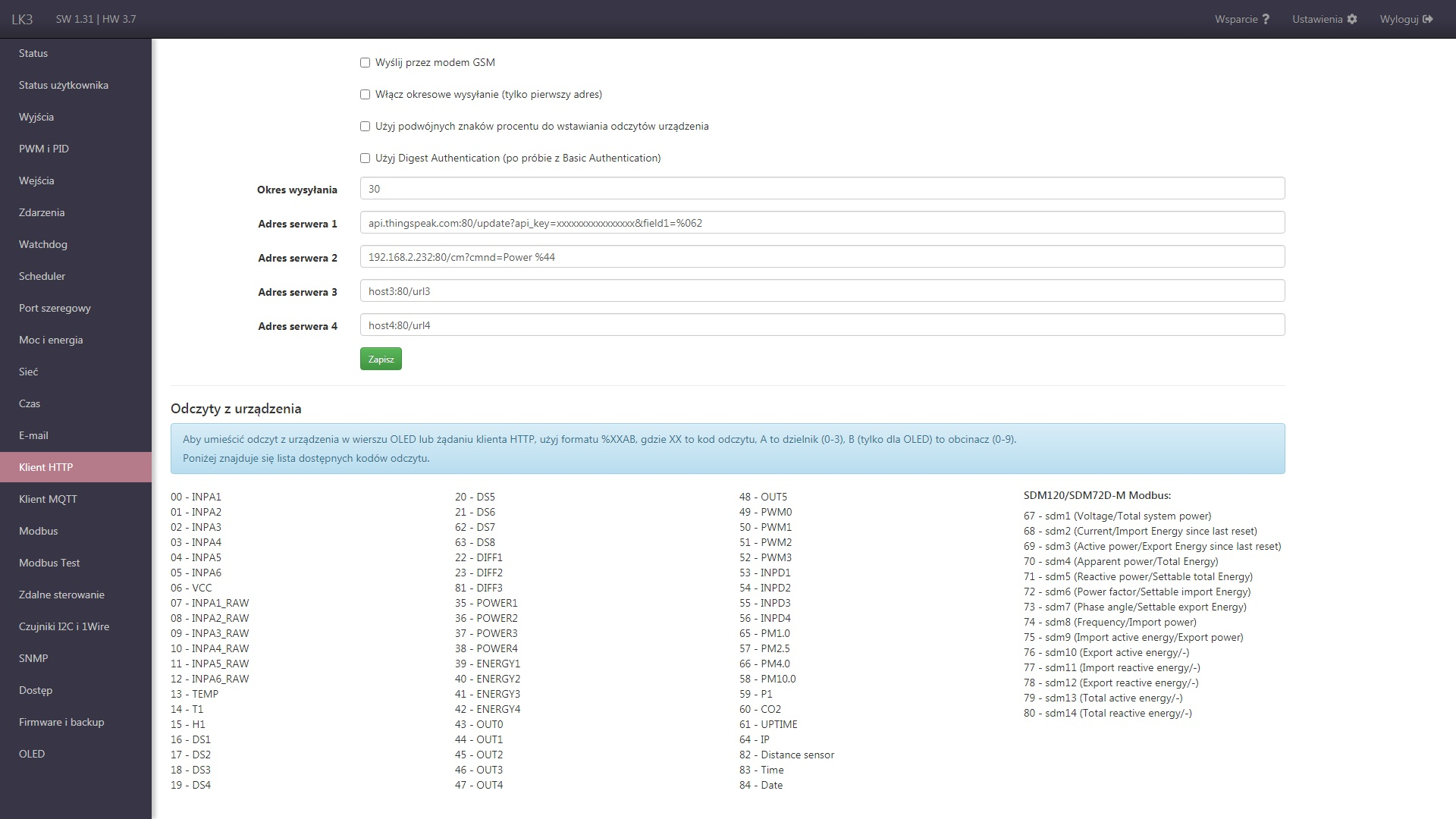

1. Na stronie Klient HTTP wprowadzić w polu Adres serwera 2 tekst <ADRES IP WTYCZKI>:80/cm?cmnd=Power %44, gdzie w miejscu %44 będzie podstawiany stan wyjścia out1, zgodnie z opisem pod formularzem.



2. Na stronie Zdarzenia dodać zdarzenie OUT1 = 1 => http2 i je włączyć.



W efekcie stan wyjścia out1 odpowiada stanowi wtyczki - gdy zmieni się stan wyjścia LK, stan wtyczki zostanie również zmieniony za pomocą polecenia HTTP.

Możesz użyć innego pola Adres serwera i innego wyjścia out lub możesz powiązać stan wtyczki z inną wartością z LK, np. z odczytem temperatury.

Przygotowanie wtyczki z oprogramowaniem Tasmota¶

Jeśli wtyczka nie ma zainstalowanego oprogramowania Tasmota, będziesz potrzebować dodatkowo:

1. Komputer z systemem Linux z adapterem WiFi (np. Raspberry Pi 3B/3B+/4B).
2. Urządzenie WiFi (np. smartfon).

Prezentowana instrukcja zawiera opis dla Raspberry Pi 4B, smartfona z systemem Android, wtyczki Gosund SP111 oraz Lan Kontrolera v3.5+ (HW 3.7). Dlatego niektóre kroki mogą się nieco różnić w przypadku korzystania z innych komponentów.

Przygotowanie komputera z systemem Linux¶

1. Przygotować kartę SD z systemem.
   1. Pobrać program do wgrywania obrazu systemu na kartę SD, np. balenaEtcher lub Raspberry Pi Imager.
   2. Pobrać obraz systemu, np. Raspberry Pi OS Lite ze strony raspberrypi.org.
   3. Po wgraniu obrazu można dodać na partycji boot plik o nazwie ssh (bez rozszerzenia), w celu uruchomienia serwera SSH.

2. Przygotować oprogramowanie Raspberry Pi.

   1. Uruchomić Raspberry Pi z przygotowaną kartą i połączeniem Ethernet do Internetu.
   2. Połączyć się z Raspberry Pi przez ssh, domyślne dane logowania to pi:raspbery.

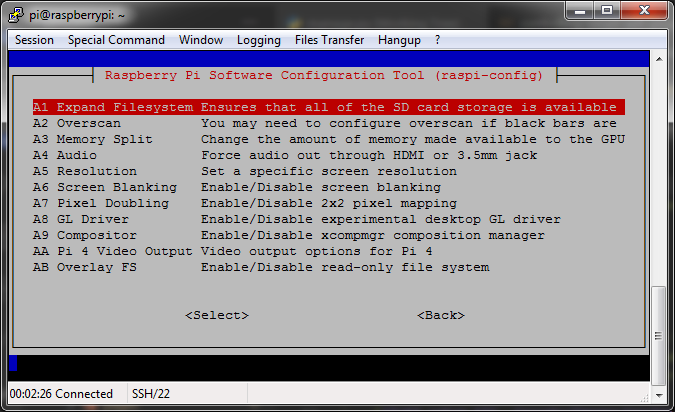

   3. Wpisać polecenie sudo raspi-config, przejść do sekcji Advanced Options i wybrać Expand Filesystem. Przy wyjściu z raspi-config powinno pojawić się pytanie o restart, który trzeba wykonać.



   4. Zaktualizować system i zainstalować potrzebne pakiety, wpisując kolejne polecenia w konsoli (po każdym może być wymagane potwierdzenie):

      sudo apt-get update
      sudo apt-get dist-upgrade
      sudo apt-get install network-manager
      sudo apt-get install git


Instalacja i użycie tuya-convert¶

1. Zainstalować aplikację tuya-convert do wgrywania innego firmware do wtyczki.

   git clone https://github.com/ct-Open-Source/tuya-convert
   cd tuya-convert
   ./install_prereq.sh


2. (Opcjonalnie) Pobrać nowszy firmware Tasmota (np.v8.5.1 tasmota-lite.bin).

   cd files
   wget https://github.com/arendst/Tasmota/releases/download/v8.5.1/tasmota-lite.bin
   mv tasmota.bin tasmota-included.bin
   mv tasmota-lite.bin tasmota.bin
   cd ..


3. Uruchomić aplikację i działać zgodnie z jej instrukcjami w celu wgrania nowego oprogramowania.

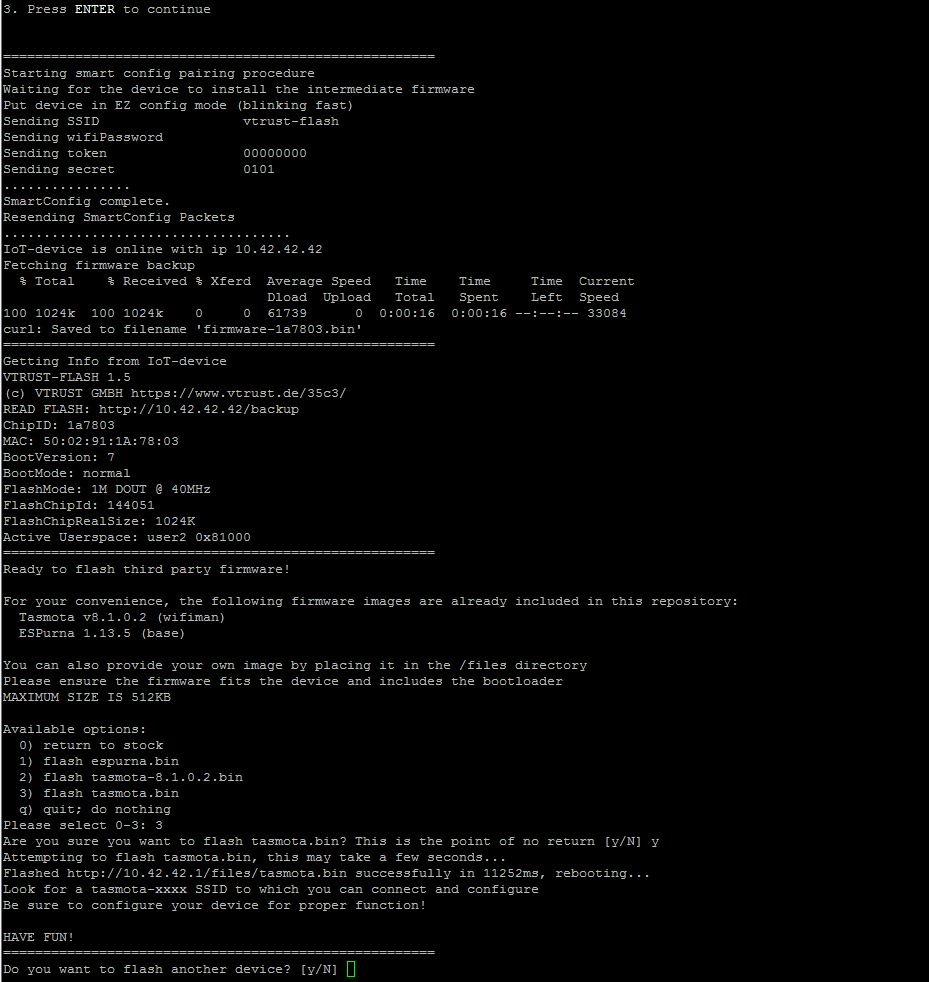

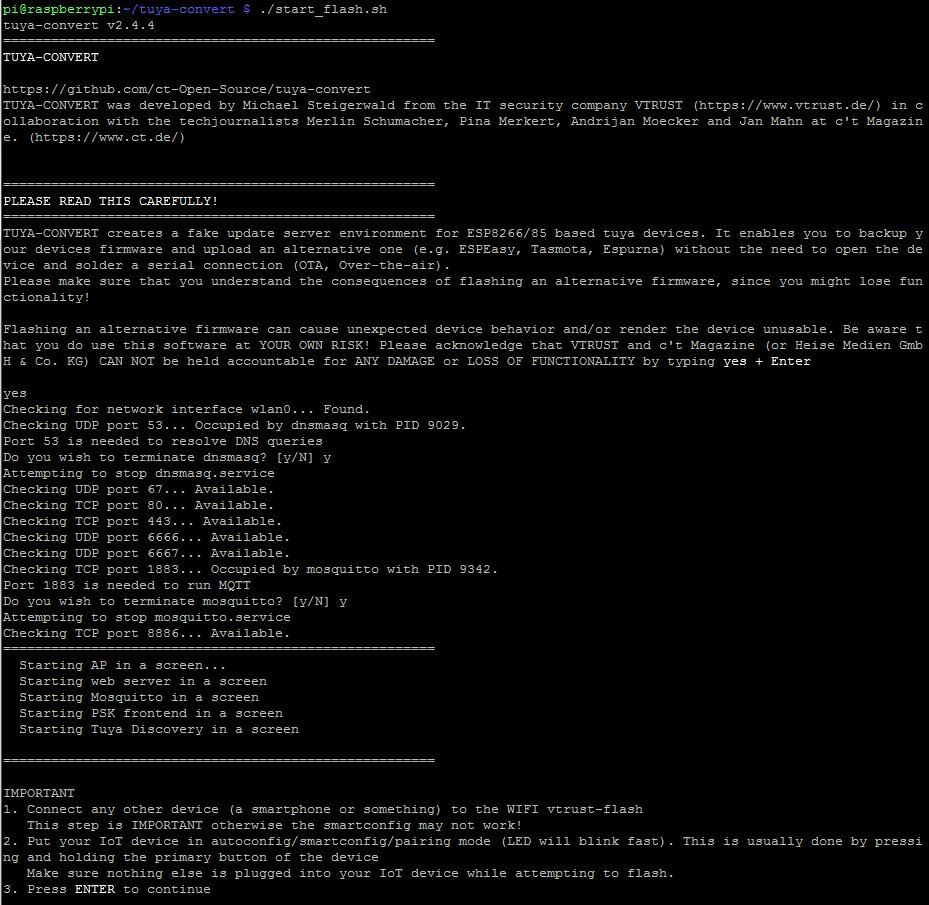

   ./start_flash.sh


   Na początku należy zatwierdzić yes + enter. Później mogą się pojawić pytania o zwolnienie portów (np. 53 zajmowany przez dnsmasq), przy których należy odpowiedzieć y.



   Następnie uruchomić wtyczkę oraz połączyć smartfon z siecią wskazaną w instrukcji (w tym wypadku vtrust-flash). Potwierdzić enter, po chwili wybrać firmware Tasmota (w tym wypadku 3 tasmota.bin).



Konfiguracja wtyczki z firmware Tasmota¶

1. Połączyć się z siecią tasmota_XXXX, odwiedzić w przeglądarce adres 192.168.4.1, uzupełnić formularz połączenia z siecią WiFi.

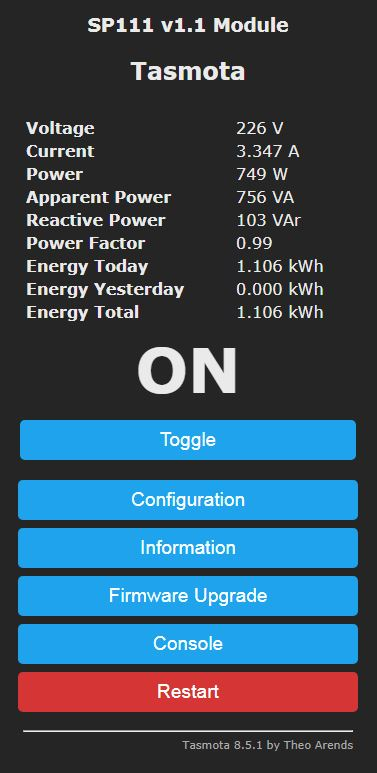

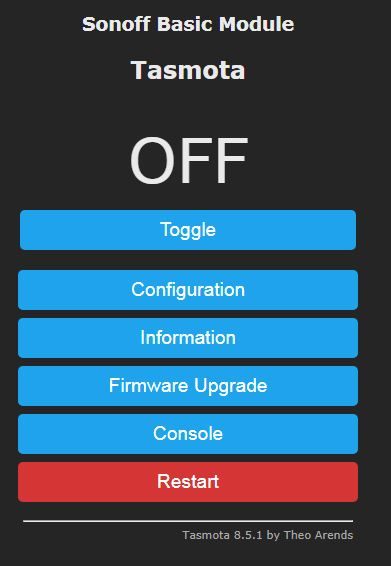

2. Znaleźć adres urządzenia w wskazanej sieci WiFi i odwiedzić go w przeglądarce.



3. (Opcjonalnie) Urządzenie można też połączyć z serwerem mqtt.ats.pl jako WR-01, dzięki czemu można nim sterować z poziomu aplikacji ATS MQTT Client.

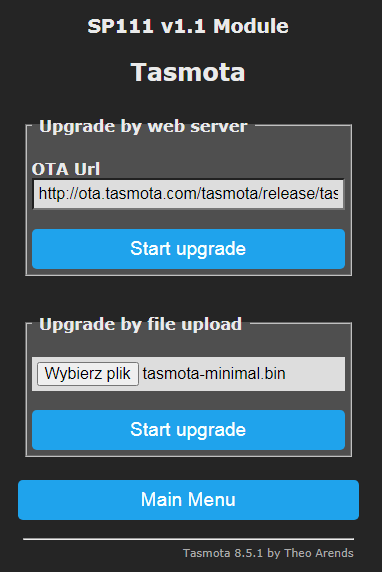

   W tym celu należy wgrać zmodyfikowany firmware (oparty na v8.5.1). Aby wgrać ten firmware, przejdź do Firmware Upgrade i w Upgrade by file upload wybierz plik tasmota-minimal.bin (pobrany stąd) i kliknij Start upgrade. Po wgraniu strona powinna się przeładować, po czym znowu przejdź do Firmware Upgrade i wgraj nasz zmodyfikowany firmware.

   Informacje na temat powiązania urządzenia z serwisem mqtt.ats.pl znajdziesz tutaj.

   Kliknij tutaj, aby pobrać zmodyfikowane oprogramowanie

   Note

   Zmodyfikowane oprogramowanie bazuje na tasmota.bin, a jedyną zmianą jest okresowe wysyłanie stanu przekaźnika w temacie PREFIX/out0, dzięki czemu można go monitorować na serwerze i w aplikacji.

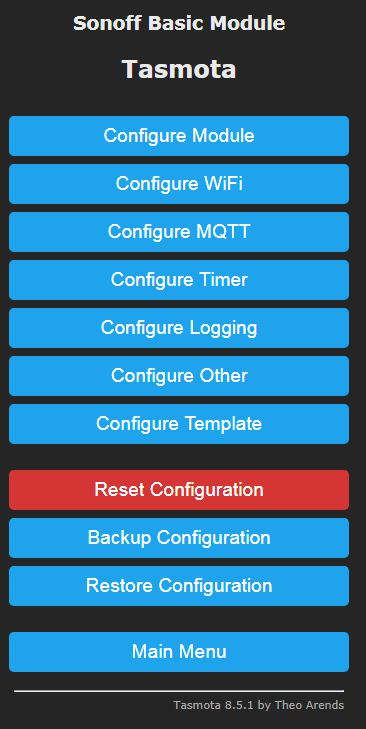

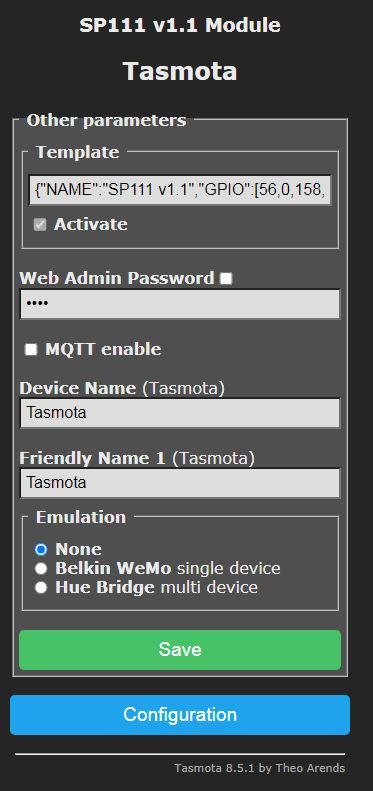

4. Przejść do sekcji Configuration i następnie Configure Other.



5. Wprowadzić w polu Template (pierwsza opcja to czerwony LED przy włączonej wtyczce, a druga to niebieski LED) i zaznaczyć Activate:

   {"NAME":"SP111 v1.1","GPIO":[56,0,158,0,132,134,0,0,131,17,0,21,0],"FLAG":0,"BASE":45}


   {"NAME":"SP111 v1.1","GPIO":[158,0,56,0,132,134,0,0,131,17,0,21,0],"FLAG":0,"BASE":45}


   Możesz znaleźć szablony dla innych urządzeń tutaj.



6. W celu uzyskania dokładniejszych pomiarów zużycia energii wymagana jest kalibracja.

   Kalbracja polega na ustawieniu trzech parametrów CurrentCal, PowerCal i VolatageCal, i jest opisana tutaj.
