Status użytkownika¶
Wersja strony Status, która może być dostępna dla zwykłych użytkowników (user:user).
Widok administratora¶
Będąc zalogowanym jako administrator można rozmieścić pola w dowolny sposób (w wyznaczonym obszarze roboczym) oraz ustawić obrazek jako tło. Widoczność elementów jest definiowana na stronach Wejścia, PWM i PID, Wyjścia oraz Moc i energia.
Obraz ma służyć lepszej prezentacji danych, może to być np. schemat instalacji lub rysunek panela operatorskiego. Idealnie nadaje się gdy Lan Kontroler jest elementem sterującym maszyny lub instalacji.

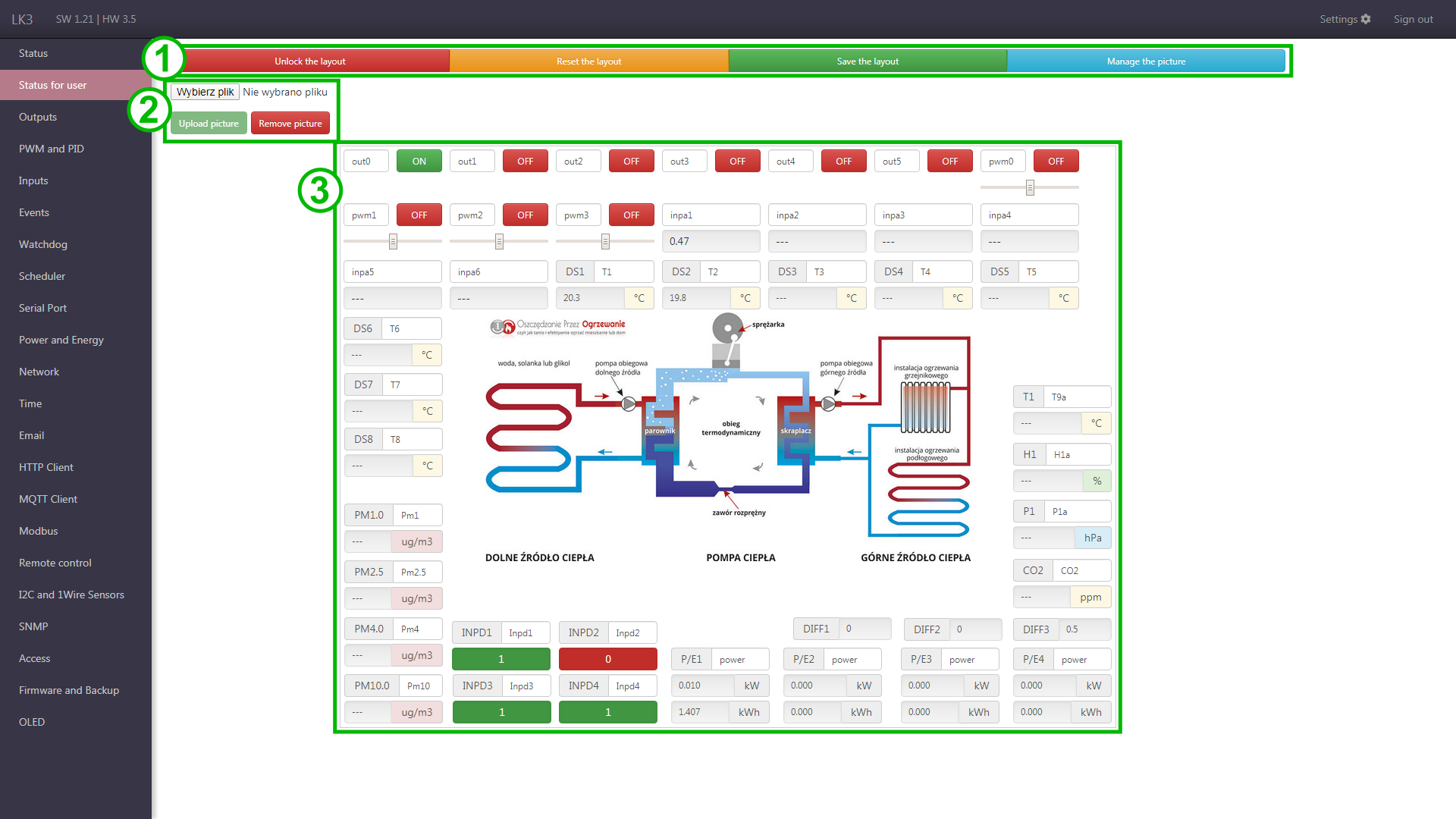

Elementy strony¶
- Przyciski funkcyjne, kolejno:
- odblokowanie/zablokowanie położenia elementów
- resetowanie położenia elementów
- zapisanie położenia elementów
- otworzenie formularza zarządzania obrazem tła
- Formularz zarządzania obrazem tła, gdzie można wgrać lub usunąć obrazek.
- Obszar roboczy na którym można rozmieszczać elementy.
Uwagi odnośnie obrazka
Obrazek powinien być w rozdzielczości 1024x768, w innym wypadku może nie być poprawnie wyświetlany.
Po wgraniu obrazka wskazane jest odświeżenie cache przeglądarki dla strony urządzenia (CTRL + F5).
Widok użytkownika¶

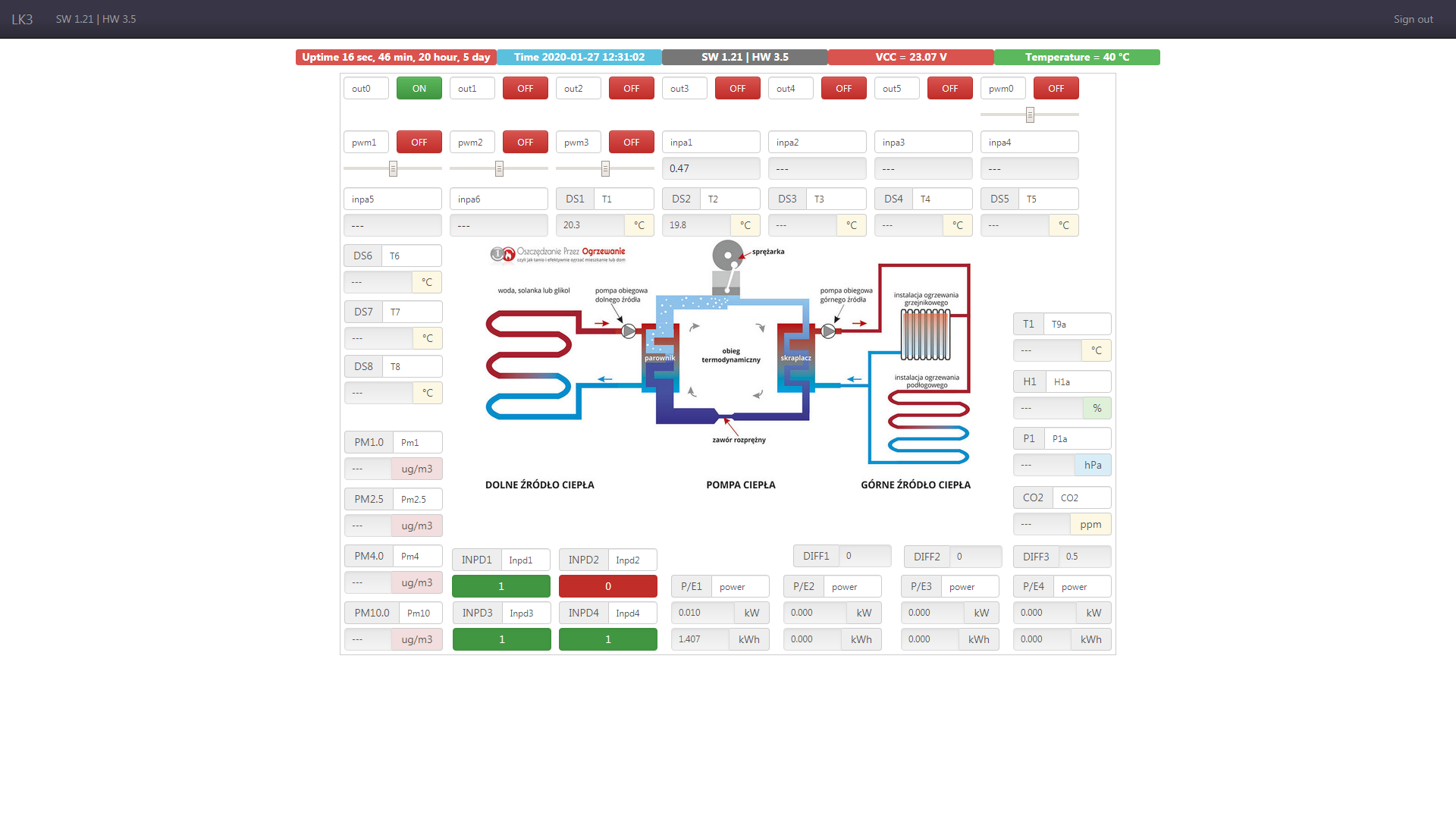

Po zalogowaniu jako użytkownik widoczna jest jedynie strona Status, jak na obrazie poniżej.
