Moc i energia¶
Moc i energia to zakładka służąca do ustawienia mocy i energii monitorowanej przez liczniki energii z wyjściem impulsowym lub pomiaru prądu i napięcia z czujników podłączonych do wejść analogowych INPA1 - INPA6.

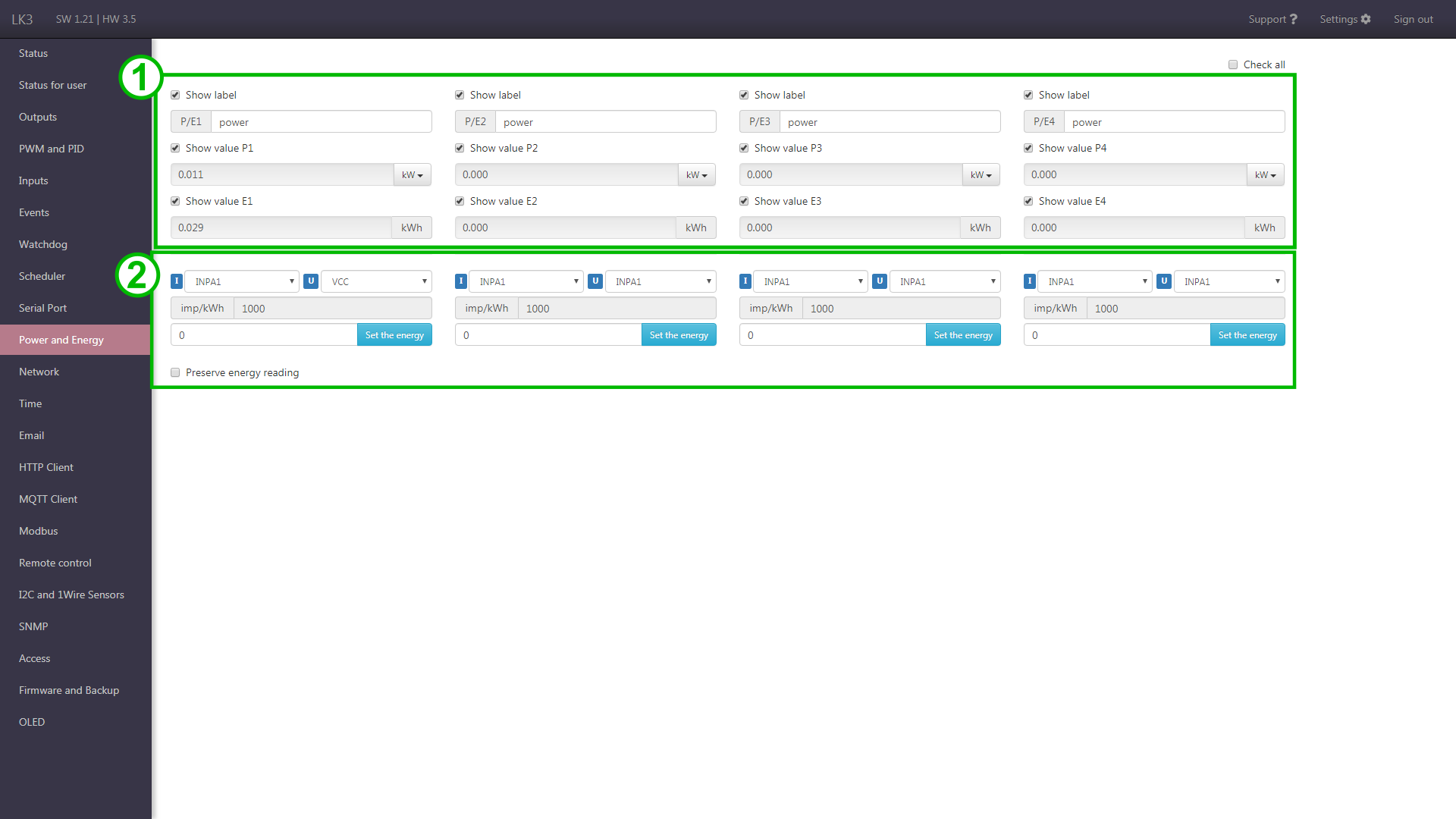

Elementy strony¶
-
Pola ustawiania nazw, pomiary mocy i energi oraz pola wyboru widoczności poszczególnych elementów na stronie Status. W prawym górnym rogu znajduje się pole wyboru Zaznacz wszystko, aby przełączyć widoczność wszystkich elementów na stronie Status.
W wersji HW 3.5+ można zmienić jednostkę miary, klikając pole z jednostką mocy. Dostępne są 4 opcje:
- kW (energia wyrażona w kWh)
- W (energia wyrażona w kWh)
- l/min (energia wyrażona w m3)
- m3/min (energia wyrażona w m3)
-
Konfiguracja pomiaru.
Zawiera:
- wybór wejść pomiarowych
- przelicznik impulsów na kWh
- pole wprowadzania nowego stanu pomiaru energii
- funkcja zachowywania odczytów (po zaznaczeniu LK zapamiętuje pomiary energii po restarcie)
Pomiar licznikiem z wyjściem impulsowym¶
Do wejścia logicznego INP1D - INP4D podłączamy + (plus) wyjścia impulsowego licznika, do GND – (minus) z licznika. Następnie w rozwijanym menu wybieramy wejście INP1D - INP4D do którego podpięty jest licznik, a w polu poniżej wpisujemy liczbę impulsów jaka przypada na 1kWh.
Pomiar analogowymi czujnikami prądu i napięcia¶
Z menu lewego wybieramy wejście INPA do którego podłączony jest czujnik prądu, a w prawym menu wybieramy wejście (czujnika) napięcia. W przypadku pomiarów prądu zmiennego transkonduktorami SCT można wybrać przybliżoną wartość napięcia w sieci elektrycznej.
