Zdarzenia¶

Zdarzenia to prosty mechanizm stworzenia z Lan Kontrolera automatu wykonującego zaprogramowane czynności w przypadku wystąpienia określonych warunków. Przykładowo załączenie OUT1 gdy temperatura przekroczy określoną wartość lub wysłanie wiadomości e-mail, gdy zmieni się stan logiczny, itp. Innowacją jest mechanizm łączenia za pomocą operatora logicznego dwóch warunków, których spełnienie daje założoną reakcję.

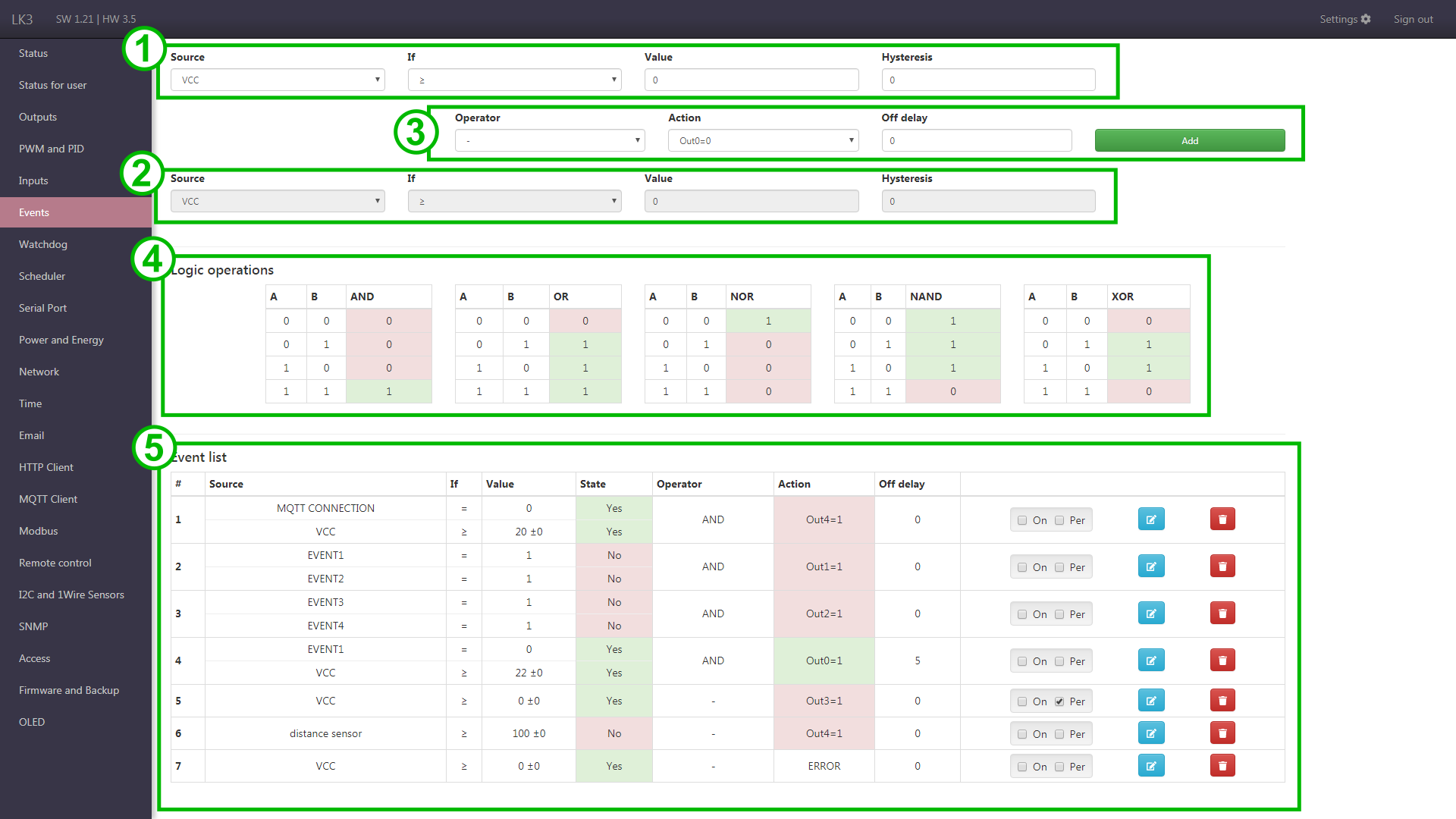

Elementy strony¶

1. Pierwszy warunek (podstawowy).

   Na warunek składają się 3 elementy:

   • źródło - określone przez dwa pierwsze pola, gdzie można wybrać spośród wejść analogowych i wejść cyfrowych. Pośród opcji wejść cyfrowych dostępne są też wirtualne stany typu EVENT, opisane w konfiguracji Schedulera.
   • jeśli - operator >=, <, =
   • wartość referencyjna i histereza

2. Drugi warunek (opcjonalny, wyszarzony, chyba że zostanie wybrany operator logiczny (punkt 3)).

3. Wybór operatora dla warunków, wybór działania oraz przycisk dodawania.

   Operator służy do realizacji zależności dwóch warunków. Przy wyborze pojedynczego warunku nalezy wybrać znak -.

   Działanie wykonywane po spełnieniu warunków, np. przełączenie przekaźnika.

   Opóźnienie wyłączenia opóźnia dezaktywację działania, gdy warunek nie jest już spełniony.

4. Tabela stanów logicznych.

   Pomocnicza tabela działania operatorów, obrazująca możliwe wyniki działania operatora w zależności od spełnienia warunków.

5. Lista zdarzeń.

   Przedstawia informacje o ustawionych zdarzeniach, obecne stany warunków (No/Yes) i działań (w obu przypadkach kolorowe tło). Ostatnia kolumna zawiera pola wyboru umożliwiające włączenie zdarzenia On i ustawienie go jako permanentne Per. Zawiera także przyciski do usuwania i edycji zdarzenia.

   W przypadku zdarzenia trwałego akcja jest wykonywana, dopóki warunek jest spełniony. W przypadku normalnego zdarzenia akcja jest wykonywana tylko po zmianie wyniku warunku. Należy pamiętać, że w przypadku permanentnego zdarzenia i wyjścia, kontrola nad nim zostaje utracona, tak że ręczne zmiany nie będą trwałe, ponieważ po pewnym czasie stan zostanie wymuszony przez zdarzenie.
